La nueva versión de WingLine L representa una evolución completa en sistemas de puertas plegables.
WingLine L conserva su característico efecto panorámico, pero ahora ofrece un funcionamiento más preciso, silencioso y ágil, acompañado de un diseño optimizado y adaptable a distintos entornos.
Aquí te compartimos las fórmulas, ajustes y materiales necesarios para una instalación eficiente y segura, para garantizar un resultado profesional.
Elementos necesarios para la instalación
Para instalar el sistema plegable WingLine L en puertas de dos hojas, ya sea de lado izquierdo o derecho, es importante contar con los elementos adecuados según el peso de cada hoja, que puede variar entre 12 kg o 50 kg (25 kg por hoja).
Materiales que componen el set WingLine L
Para una instalación correcta del sistema WingLine L, es fundamental conocer los materiales incluidos en cada set según el peso y la configuración de las puertas:
Rieles
Riel superior e inferior: disponibles en 1 m con 20 cm y una versión de 40 cm.
Carretillas
Para puertas de 12 kg: carretillas de rodadura con dos baleros y una cazoleta; el set incluye carretilla superior e inferior, tornillería, topes y tapa decorativa.
Para puertas dobles de 50 kg (25 kg por hoja): carretilla de doble cazoleta con ancla para mayor soporte y estabilidad, guía inferior y tornillería correspondiente.
Brazos de apertura
Fuerza ligera: para puertas de 12 kg.
Fuerza alta: para puertas de hasta 50 kg, ambidiestro; incluye tornillería, placa, tapa decorativa, placa para bisagras de doble cobertura, plantilla para posicionamiento y un instructivo completo.
Bisagras
Bidimensionales rectas: la cantidad depende de la altura de la puerta; deben ser de la versión sin muelle (“Bisagra Loca”).
Centrales para puertas de 12 kg: set de 3 piezas con plantilla y tornillería.
Doble cabeza para puertas de 50 kg: soporta hasta 25 kg por hoja.

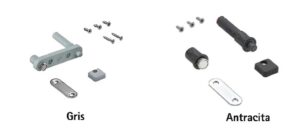

Sistemas Push To Move
Magnético y mecánico: ambos mantienen la puerta cerrada de manera confiable, asegurando un funcionamiento uniforme y seguro.
Instalación
A continuación, te presentamos las fórmulas y ajustes necesarios para instalar correctamente el sistema.

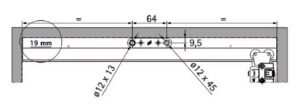

Orificios del riel superior debe coincidir con línea que deberá trazarse
| Fórmula para riel superior | Atornillar a 30.5 mm desde el canto frontal del mueble hacia el interior. |
Orificios del riel inferior: su perforación no es obligatoria; puede omitirse en casos de muebles pequeños sin afectar la instalación.
| Fórmula para riel inferior | Atornillar a 26 mm desde el canto frontal del mueble hacia el interior. |
Técnica para la instalación de bisagras bidimensionales.
Diagrama de número de bisagras por puerta

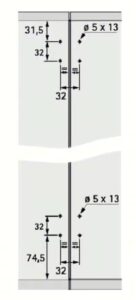

Fórmula para la instalación de bisagras centrales

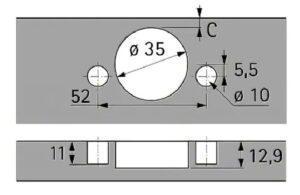

Fórmula para la instalación de bisagras bidimensionales.

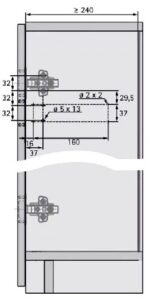

Fórmula para la instalación del brazo Push To Move.
| Instalación de la placa | Escuadrar plantilla en el canto de la puerta para posicionar el brazo en el centro. |
| Perforación para la instalación de la placa | Perforar 4 orificios de 5 mm para tornillos euro. |

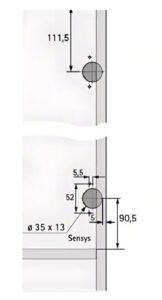

| Fórmula de perforación para instalación de cazoleta | Perforación de 35 mm de diámetro y 13 mm de profundidad. |
| 5mm desde el canto hasta el inicio de la cazoleta | |
| 27 mm entre distancia de orificios -Tonillos directos |

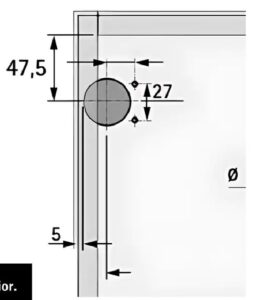

| Fórmula para calcular la altura en la instalación de la cazoleta | 47.5 mm + cobertura del techo del mueble |
| Fórmula para perforación en techo de 16 mm y fuga de 1mm | Calcular 47.5 mm + 15 mm |
Dato: Si el manguete para colocar el Push To Move se coloca debajo del techo (19 mm) el espesor de este debe sumarse a la fórmula.
Fórmula para la instalación de carretilla de rodadura superior.

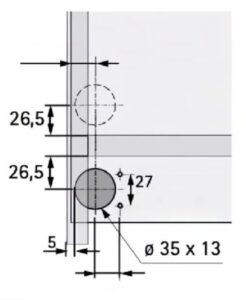

| Fórmula para colocar la carretilla inferior por debajo | -26.5 mm de la parte inferior del piso hacia abajo. -Perforación de 35 mm de diámetro. -13 mm de profundidad. -27 mm entre centros. -5 mm de canto a cazoleta |
Fórmula para la instalación de carretilla de rodadura inferior.
Push To Move
Dato: Si el manguete para colocar el Push To Move se coloca debajo del techo, el espesor de este (19 mm) debe sumarse a la fórmula.
Diagrama para la colocación Push To Move.

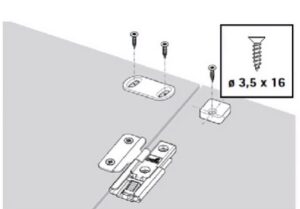

Diagrama para la colocación del activador Push y placa Push iman.
Ajustes del sistema
Asegúrate de contar con estos ajustes durante el armado del WingLine L para garantizar una instalación precisa y un funcionamiento óptimo de las puertas.
Ajuste de profundidad Push To move
Ajuste de profundidad en carretilla superior
Ajuste de altura en carretilla superior
Ajuste de altura y profundidad en carretilla inferior
Ajuste de velocidad de apertura
Ajuste de profundidad en bisagra bidimensional
Ajuste de cobertura en la bisagra bidimensional
Para que la instalación sea aún más sencilla, contamos con un video paso a paso en nuestro canal de YouTube donde podrás ver cómo ensamblar la nueva versión de WingLine L de manera correcta y práctica.
