AvanTech YOU es mucho más que un sistema de cajones es una experiencia de personalización sin límites y de alta gama.
Con una variedad de diseños, tecnología invisible y un rendimiento excepcional, este innovador concepto pone la creatividad en tus manos.
Gracias a nuestro concepto de plataforma es posible ayudarse de una infinidad de materiales para llegar a diferentes configuraciones
Nuestro sistema de costados de doble pared cuenta con 2 alturas y 2 tipos de costados
Altura de 101 mm= Costado doble pared para cajón sencillo
Altura de 187 mm= Costado doble pared
Altura 187 mm= Tipo de costado Inlay
Si estás por ensamblar tu cajón AvanTech YOU, te compartimos las fórmulas esenciales para su correcta instalación.
1. Cajón de costado doble pared con altura de 101 mm
Fórmula para corte ancho del piso
| Lectura | Fórmula técnica |
| Ancho interior del gabinete menos 24 mm | BB: LB – 24 mm |
Fórmula para corte fondo del piso
| Lectura | Fórmula técnica |
| Longitud nominal del costado menos 21 mm | BL: NL – 21 mm |
Fórmula para corte ancho testero
| Lectura | Fórmula técnica |
| Medida interior del gabinete menos 24 mm Altura de testero: 54 mm Espesor: 15 -16 | BB:LB – 24mm |
2. Montaje corredera Actro You
Fórmula para la varilla versión Actro You
| Lectura | Fórmula técnica |
| La media interior menos 219 mm | L – LB – 219 mm |
- Montaje corredera Quadro You
Fórmula para varilla versión Quadro You
| Lectura | Fórmula técnica |
| La medida interior menos 198 mm | L: LB – 198 |
4. Configuración de cajón interior de 101 o de 187 mm en altura
Fórmula para corte frente placa de aluminio
| Lectura | Fórmula técnica |
| Medida ancho del gabinete menos 12 mm | BB: LB – 12 mm |
5. Configuración de cajón interno versión Inlay
Fórmula para perfil cajón interior Inlay
| Lectura | Fórmula técnica |
| Medida interior del gabinete menos 118.5 | LB – 118.5 mm |

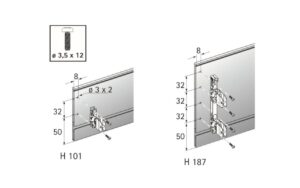

Fórmula para perforado de orificios en placa inferior.
| Primera perforación | |
| 50 mm desde el canto inferior y 8 mm del canto lateral. | Diámetro: 3 mm |
Fórmula para perforado de orificios en placa inferior.
| Segunda perforación | |
| 32 mm arriba del primer orificio, en la misma línea. | Diámetro: 3 mm |
Diagrama de perforado de orificios en placa inferior.
6. Fórmulas para la versión de cajón Inlay
Fórmula para perfil cajón interior Inlay
| Lectura | Fórmula técnica |
| Medida interior del gabinete menos 118.5 mm | LB – 118.5 mm |
Formula frente personalizable cajón interior
| Lectura | Fórmula técnica |
| Media interior del gabinete menos 66 mm | LB – 118.5 mm |
Instalación de iluminación led
1. Medidas que se requieran para tu cajón
2. Cortes de piso
3. Colocación de imán
Instalación Syncro Acces
1. Orificio que corresponde al cajón
2. Corte de cuerda
